10kv绝缘电阻测试仪的操作步骤主要分为以下八点

点击次数:127次  发布时间:2019-05-28

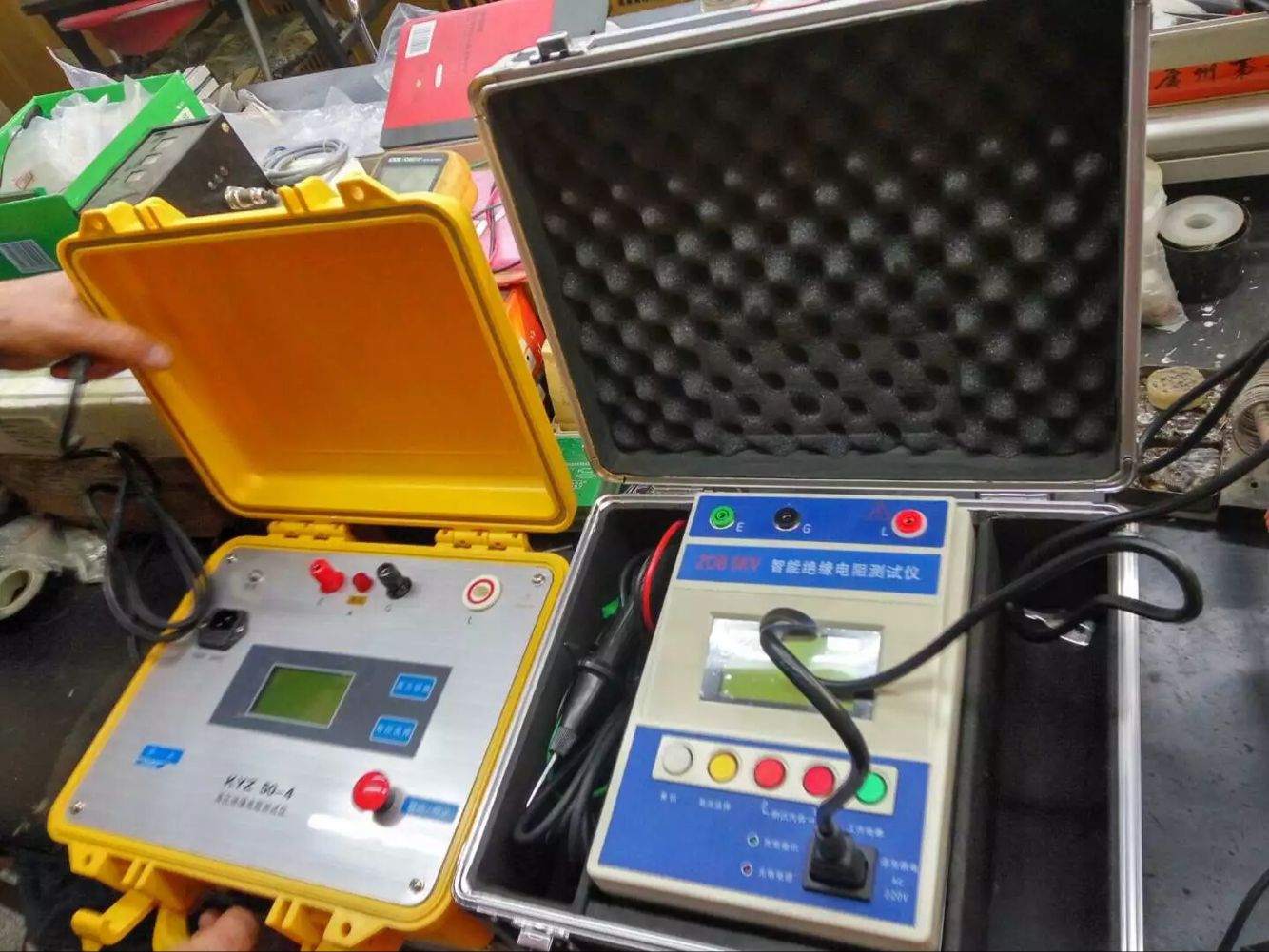

  10kv绝缘电阻测试仪专用于试验室或现场做绝缘测试试验。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。仪器测量自动进行,结果由大屏幕液晶显示,并将结果进行存储。

  随着我国电力工业的快速发展,电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。绝缘电阻测试仪是测量绝缘电阻的专用仪表。1990年5月批准实施的JJG662-89《绝缘电阻表(兆欧表)》已把它作为强制检定的仪表之一。目前,电气设备朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。对于容量较大的电气设备要进行吸收比和极化指数二种绝缘指标的测试,在我国的《500KV规程》中,已将极化指数指标列为500KV变压器、电抗器的预防性试验项目。

  10kv绝缘电阻测试仪的操作试验步骤:

  1、应按设备的电压等级选择摇表,10KV-35KV的变压器,应选用2500伏摇表。

  2、测量绝缘电阻以前,应切断被测设备的电源,并进行短路放电,放电的目的是为了保障人身和设备的安全,并使测量结果准确。

  3、摇表的连线应是绝缘良好的两条分开的单根线(是两色),两根连线不要缠绞在一起,不使连线与地面接触,以免因连线绝缘不良而引起误差。

  、4、测量前先将摇表进行一次开路和短路试验,检查摇表是否良好,变压器绝缘电阻测试仪若将两连接线开路摇动手柄,指针应指在∞(无穷大)处,这时如把两连线头瞬间短接一下,指针应指在0处,此时说明摇表是良好的,否则摇表是有误差的。

  5、摇测一次绕组对二次绕组及地(壳)的绝缘电阻的接线方法:

  将一次绕组三相引出端lU、lV、1W用裸铜线短接,以备接兆欧表“L”端;将二次绕组引出端N、2U、2V、2W及地(地壳)用裸铜线短接后,接在兆欧表“E”端;必要时,为减少表面泄漏影响测量值可用裸铜线在一次侧瓷套管的瓷裙上缠绕几匝之后,再用绝缘导线接在兆欧表“G”端;

  6、摇测二次绕组对一次绕组及地(壳)的绝缘电阻的接线方法:将二次绕组引出端2U,2V、2W、N用裸铜线短接。以备接兆欧表“L”端;将一次绕组三相引出端1U、1V、1W及地(壳)用裸铜线短接后,接在兆欧表“E”端;必要时,为减少表面泄漏影响测量值可用裸铜线在二次侧瓷套管的瓷裙上缠绕几匝之后,再用绝缘导线接在兆欧表“G”端。

  7、在测量时,一手按着摇表外壳(以防摇表振动)。当表针指示为0时,应立即停止摇动,以免烧表;

  8、测量时,应将摇表置于水平位置,以每分钟大约120转的速度转动发电机的摇把,在15s时读取一数(R15),在60s时再读一数(R60),记录摇测数据。
